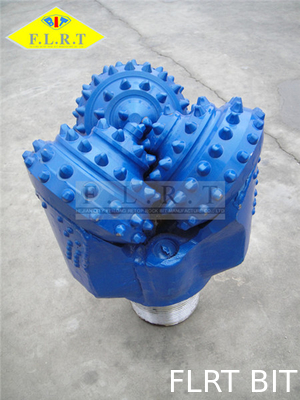

Berufs-dreikegeliges Stückchen TCI/Rollen-Gesteinsmeißel für mittelharte Bildung

Dreikegeliges Rock-Stückchen, mittelharte Bildung, TCI-Stückchen, Rollen-Gesteinsmeißel

EMPFOHLENE BOHRENDE PARAMETER FÜR ANWENDUNG

ROLLEN-GESTEINSMEISSEL-KEGEL-ENTWURF

Alle drei Kegel haben die gleiche Form, außer dass der Nr. 1- Kegel hat einen Stangenpunkt. Einer der grundlegenden, im Entwurf der Kegel entschieden zu werden Faktoren, ist der Zeitschriften- oder Stiftwinkel. Der Zeitschriftenwinkel wird zwischen der Achse der Zeitschrift und dem horizontalen gebildet. Da alle drei Kegel, die zusammen, der Zeitschriftenwinkel gepasst werden, die äußere Kontur des Stückchen spezifiziert. Der Gebrauch von einem Überformatwinkel erhöht den Durchmesser des Kegels und ist für weiche Bildungsstückchen am passendsten. Obgleich dieses Kegelgröße erhöht, muss die Messgerätspitze einwärts geholt werden, um den Stückchenbohrgeräten ein Messgerätloch sicherzustellen.

Ein wichtiger Faktor, der Zeitschriftenwinkel beeinflußt, ist der Grad des Zahnradeingriffes oder des interfit (d.h. der Abstand, den die Kämme der Zähne von einem Kegel in die Nuten vom anderen verlängern). Die Menge von interfit beeinflußt einige Aspekte des Stückchenentwurfs.

1. Sie erlaubt erhöhten Raum für Zahnhöhe, mehr Raum für Lager und größere Kegelstärke
2. Sie erlaubt mechanische Reinigung der Nuten und so hilft, Stückchen Balling zu verhindern
3. Sie stellt Raum zur Verfügung, damit ein Kegel über der Mitte des Lochs verlängert, um Entkernen zu verhindern von Effekten
4. Sie hilft dem Schneideeingriff der Kegel, indem sie Kegelverschiebung erhöhen.
