Dreikegeliger Rollenmeißel
Created with Pixso.

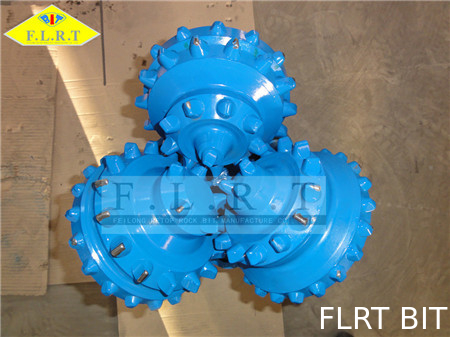

13 5/8 Zoll-dreikegelige Rollenmeißel-verstärkte Messgerät-Schutz ISO 9001 anerkannt

13 5/8 Zoll-dreikegelige Rollenmeißel-verstärkte Messgerät-Schutz ISO 9001 anerkannt

Markenbezeichnung: FLRT
Modellnummer: 13 5/8" FSG517G
MOQ: 1~5pcs
Versorgungsfähigkeit: 300pcs pro Viertel
Einzelheiten
Herkunftsort:
China
Zertifizierung:
API-7-1, ISO 9001:2008
Lagerart:
Siegelrollenlager
Schneidstoff:
TCI
Standard:
API-7-1, ISO-9001:2008
Reihe:
FSG
IADC:
515
g:
Verstärkter Messgerät-Schutz
Farbe:
blau
Verpackung Informationen:
Sperrholzkasten/Eisenkasten
Hervorheben:

Rollenkegel-Bohrer

,

dreikegelige FelsenRollenmeißel

Produktbeschreibung

13 5/8" FSG515G, TCI-Stückchen, Siegelrollenlager, dreikegeliger Rollenmeißel, verstärkter Messgerät-Schutz



PRODUKTBESCHREIBUNGEN



Stückchen-Größe: 13 5/8 Zoll (346.1mm)

IADC: 515

REIHE: FSG

Zahnart: Hartmetalleinsatz des Wolfram(TCI)

Verbindung: 6 5/8 Zoll API Ausrichtung PIN

Düse: drei Jet(Seiten) Düsen



GRÖSSE VERFÜGBAR



Von 3 7/8inch zu 36inch



EMPFOHLENE BOHRENDE PARAMETER FÜR ANWENDUNG

Arten u. IADC-Code 415

435

445

515

525

535

545

615

625

635
WOB KN/mm (Stückchen-Durchmesser) 0.35~0.95 0.35~0.95 0.4~0.7 0.4~0.7 0.45~1.1 0.5~1.2
Lb/in. (Stückchen-Durchmesser) 2000~5428 2000~5428 2285~4000 2285~4000 2571~6285 2857~6857
Umdrehungsgeschwindigkeit (U/min) 150~60 150~60 140~80 120~80 110~60 100~50

Das oben genannte Diagramm stellt allgemein verfügbare Größen und Arten dar, produzieren wir andere Größen und Arten Felsenstückchen, die nicht auf dieser Liste erscheinen. Treten Sie mit uns bitte zu mehr Information in Verbindung.





ROLLEN-GESTEINSMEISSEL-KEGEL-ENTWURF



Alle drei Kegel haben die gleiche Form, außer dass der Nr. 1- Kegel hat einen Stangenpunkt. Einer der grundlegenden, im Entwurf der Kegel entschieden zu werden Faktoren, ist der Zeitschriften- oder Stiftwinkel. Der Zeitschriftenwinkel wird zwischen der Achse der Zeitschrift und dem horizontalen gebildet. Da alle drei Kegel, die zusammen, der Zeitschriftenwinkel gepasst werden, die äußere Kontur des Stückchen spezifiziert. Der Gebrauch von einem Überformatwinkel erhöht den Durchmesser des Kegels und ist für weiche Bildungsstückchen am passendsten. Obgleich dieses Kegelgröße erhöht, muss die Messgerätspitze einwärts geholt werden, um den Stückchenbohrgeräten ein Messgerätloch sicherzustellen.



Ein wichtiger Faktor, der Zeitschriftenwinkel beeinflußt, ist der Grad des Zahnradeingriffes oder des interfit (d.h. der Abstand, den die Kämme der Zähne von einem Kegel in die Nuten vom anderen verlängern). Die Menge von interfit beeinflußt einige Aspekte des Stückchenentwurfs.



1. Sie erlaubt erhöhten Raum für Zahnhöhe, mehr Raum für Lager und größere Kegelstärke
2. Sie erlaubt mechanische Reinigung der Nuten und so hilft, Stückchen Balling zu verhindern
3. Sie stellt Raum zur Verfügung, damit ein Kegel über der Mitte des Lochs verlängert, um Entkernen zu verhindern von Effekten
4. Sie hilft dem Schneideeingriff der Kegel, indem sie Kegelverschiebung erhöhen.
